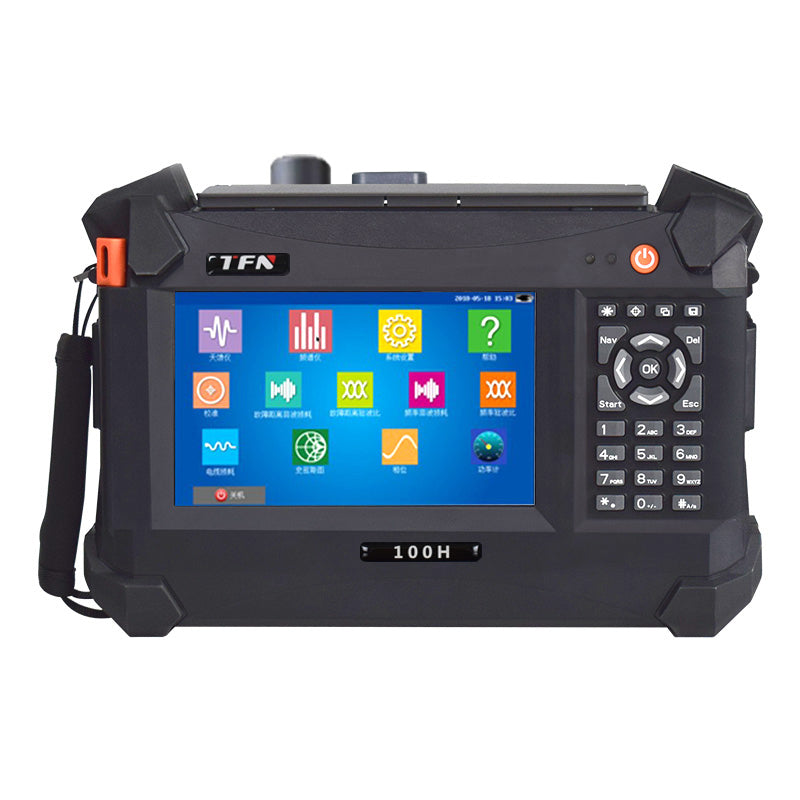

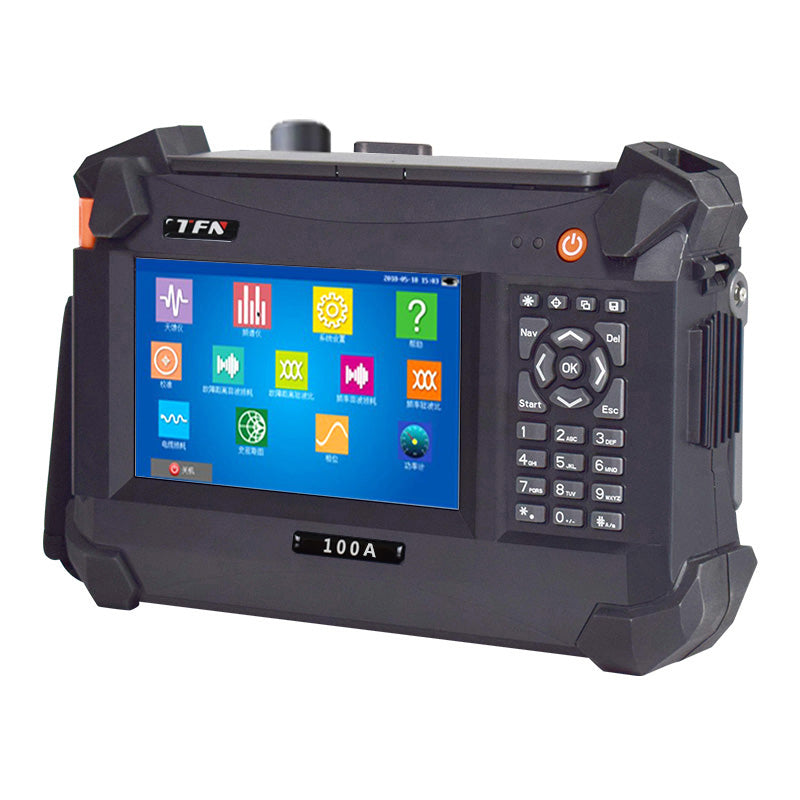

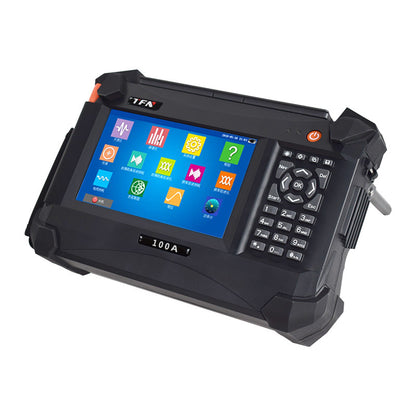

Analizadores de cable y antena TFN 100A/100L/100H VSWR

El analizador de cable y antena serie TFN 100 es un instrumento portátil de alto rendimiento diseñado para pruebas y mantenimiento precisos de sistemas de antena y cable en redes de comunicación. Integra múltiples funciones, como medición de ROE, análisis de pérdidas de retorno y localización de fallas en cable (DTF). El analizador garantiza mediciones precisas y fiables con funciones como calibración OSL, gran capacidad de almacenamiento de datos y compatibilidad con software para PC, lo que permite una resolución de problemas de sistemas de antena eficiente y profesional.

Características del producto

✅ Cobertura de todas las bandas y alta precisión
La serie TFN 100 admite rangos de frecuencia de 1 MHz a 6 GHz , con modelos disponibles para necesidades específicas. Ofrece un amplio rango dinámico de hasta 60 dB y alta directividad (42 dB después de la calibración), lo que garantiza mediciones precisas incluso en entornos ruidosos. Esto la hace ideal para probar diversos estándares de comunicación, como GSM, CDMA, WCDMA, LTE y enlaces de microondas, proporcionando un rendimiento fiable en diversas aplicaciones de campo.

✅ Dispositivos todo en uno
Además de las pruebas básicas de cables y antenas, el TFN 100A integra un analizador de espectro y un medidor de potencia con todas las funciones. Esto permite a los técnicos realizar pruebas de ROE, localización de fallas, monitoreo de espectro y medición de potencia con un solo dispositivo.

✅ Análisis inteligente de datos
Los analizadores admiten procesamiento avanzado de datos, como líneas límite multisegmento, cinco líneas de marcador independientes y comparación de curvas (datos vs. memoria). Los usuarios pueden realizar operaciones matemáticas (suma/resta) entre curvas y aplicar suavizado/promedio para obtener resultados más claros. Los datos se pueden guardar en formato .csv e imagen, lo que facilita el análisis y la generación de informes detallados.

✅ Calibración avanzada para mayor precisión
Compatible con la calibración mecánica tradicional OSL (Open-Short-Load) y la calibración electrónica moderna (FlexCal). Garantiza alta precisión y consistencia. El kit de calibración electrónica tipo T opcional simplifica y agiliza la calibración en campo, reduciendo el error humano y mejorando la fiabilidad de las pruebas, fundamental para mantener el rendimiento del sistema en redes activas.

✅ Software potente y batería de larga duración
El software de gestión para PC incluido permite realizar análisis exhaustivos, archivar y generar informes a partir de los datos de campo. El dispositivo también cuenta con posicionamiento GPS (opcional) para geolocalizar los resultados de las pruebas.

✅ Batería de larga duración
Alimentado por una batería de iones de litio de 7800 mAh, ofrece más de 8 horas de trabajo continuo, lo que garantiza productividad durante todo el día en entornos remotos o al aire libre sin recargas frecuentes.

Hoja de especificaciones

Contenido del paquete

Configuración estándar:

1. Analizador de la serie TFN 100 (modelo según selección)
2. Adaptador de corriente CA/CC (entrada de 110–240 V, salida de 16 V 3,75 A)
3. Cable de prueba de RF (macho tipo N a macho)
4. Batería de iones de litio (11,1 V, 7800 mAh, instalada)
5. Manual de usuario y guía de inicio rápido (disco U)
6. Estuche protector de transporte
7. Cable USB para conexión a PC
8. Software de análisis para PC (descargable o en CD)
9. Kit de calibración mecánica OSL (abierto, corto, carga)

Accesorios opcionales:

1. Kit de calibración electrónica (tipo T, para FlexCal)
2. Módulo GPS (para geoetiquetado)
3. Adaptadores RF adicionales (por ejemplo, 7/16, SMA)
4. Garantía extendida y servicio de calibración
