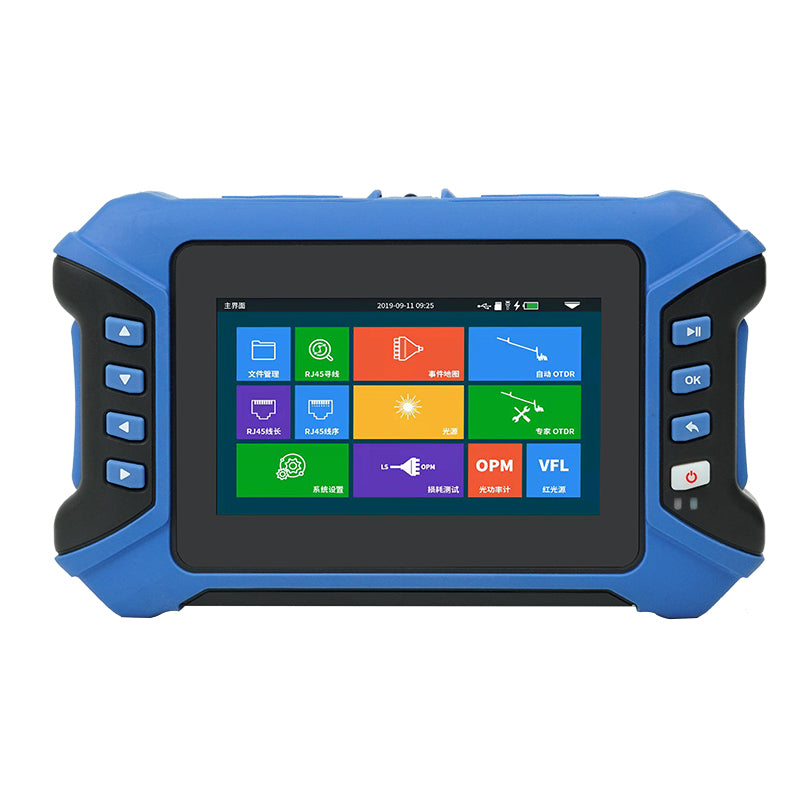

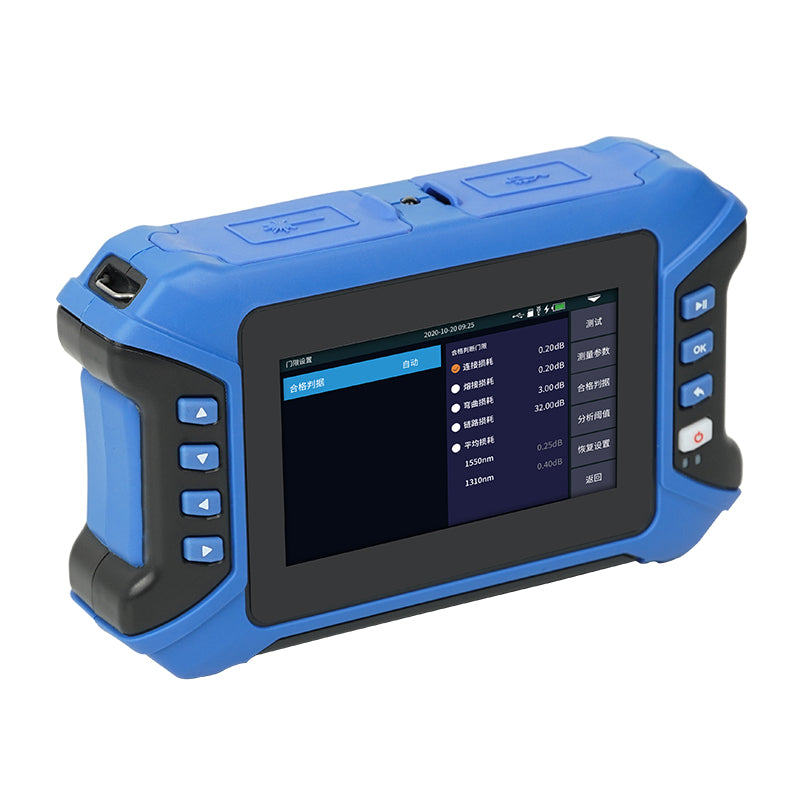

El minirreflectómetro óptico en el dominio del tiempo (OTDR) TFN es un instrumento compacto y de alto rendimiento para pruebas de fibra óptica, diseñado para la construcción, el mantenimiento y el diagnóstico de fallas de redes FTTH. Combina OTDR, OPM, VFL, OLS y pruebas de cables RJ45 en un dispositivo ligero. Con un rango dinámico de hasta 32 dB, una precisión de 0,05 m y una zona muerta de eventos de 1,5 m, garantiza pruebas de campo precisas y eficientes. Ideal para ingenieros de campo, admite operación táctil y con teclado, interfaz multilingüe y batería de larga duración, lo que lo convierte en un aliado confiable para la resolución de problemas en redes de fibra óptica.
Características del producto
1. Prueba de zona muerta corta de alta precisión
Con una zona muerta de eventos de tan solo 1,5 m y una resolución de medición de 0,05 m, este mini OTDR destaca en pruebas de latiguillos y paneles de conexión de corta distancia. Localiza fallas con precisión incluso en entornos de fibra densa, lo que lo hace perfecto para el mantenimiento de enlaces FTTH y la prueba de puentes de fibra.
2. Diseño multifuncional todo en uno
Integra OTDR, medidor de potencia óptica (OPM), localizador visual de fallos (VFL), fuente láser óptica (OLS) y comprobador de cables RJ45 en un solo dispositivo portátil. Elimina la necesidad de múltiples herramientas y optimiza el flujo de trabajo de las pruebas de campo.
3. Diagnóstico inteligente y fácil operación
Incluye modo de prueba automática, pruebas en tiempo real y autodiagnóstico de resultados para obtener datos fiables. Su pantalla táctil intuitiva y su manejo con una sola tecla lo hacen accesible tanto para principiantes como para técnicos experimentados.
4. Batería portátil y de larga duración
Con un peso inferior a 1 kg y una batería de 6300 mAh, ofrece hasta 12 horas de funcionamiento continuo. Su diseño compacto facilita su transporte en kits de herramientas, ideal para ingenieros que siempre están en movimiento.
5. Compatibilidad con múltiples idiomas y conectividad
Compatible con 8 idiomas, incluyendo inglés, francés, español, ruso, árabe, portugués, hindi y vietnamita. Ofrece ranuras USB, mini-USB, Ethernet y para tarjetas TF para facilitar la exportación de datos y el control remoto.
Hoja de especificaciones
| Modelo / Artículos | Mini OTDR F1 |
| Longitud de onda | 1310/1550 nm |
| Rango dinámico | 32/30 dB |
| Zona muerta de eventos (m) | 1 metro |
| Zona muerta de atenuación (m) | 8 metros |
| Campo de pruebas | 500 m, 1 km, 2 km, 4 km, 8 km, 16 km, 32 km, 64 km, 128 km, 256 km |
| Precisión de la distancia | ±(1 m + intervalo de muestreo + 0,005 % * distancia de prueba) |
| Conector óptico | FC/PC (SC, ST intercambiables) |
| Oficina del Procurador General | -70 dBm a +26 dBm |
| Batería | 6300 mAh. Tiempo de espera superior a 12 horas. |
| Peso | 1 kilogramo |
Contenido del paquete
- TFN Mini OTDR (modelo F1)
- Adaptadores FC/SC/ST intercambiables
- Módulo de luz roja VFL de 650 nm
- Módulo de prueba remota RJ45
- Cable USB tipo C
- Adaptador de corriente (19 V, 1,31 A)
- U-Disk (Incluye manual de usuario)
- Estuche de transporte
- Toallitas con alcohol para limpiar fibras
