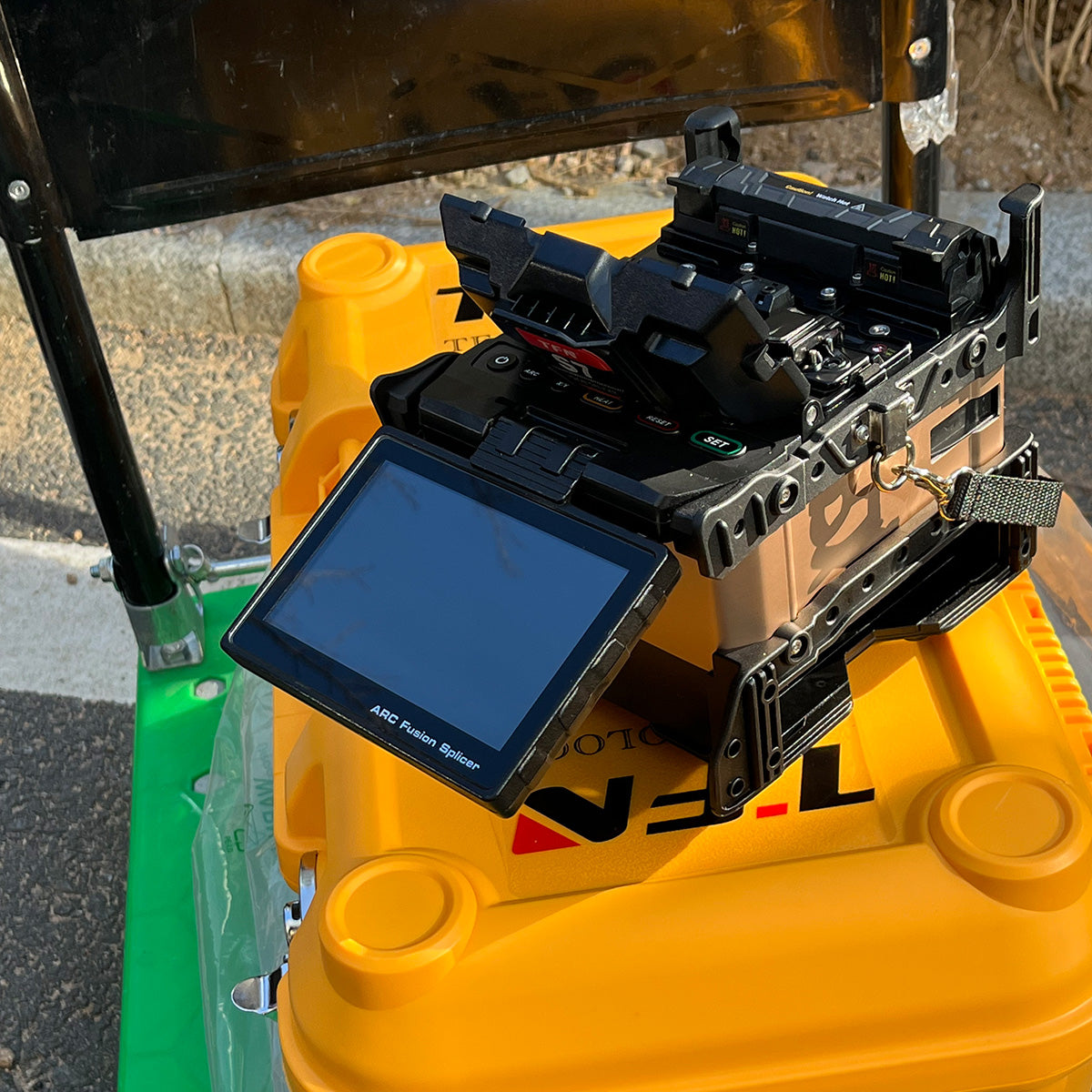

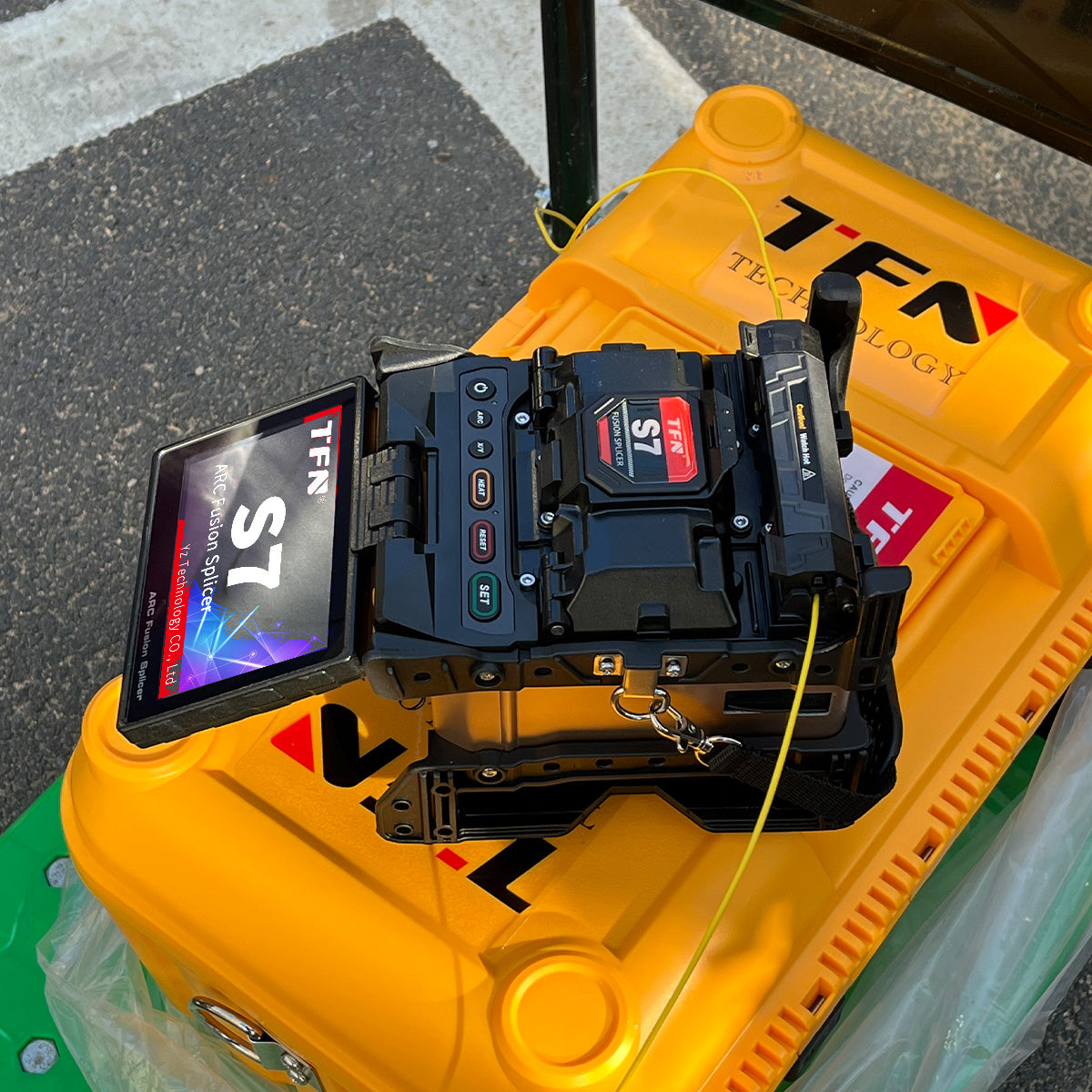

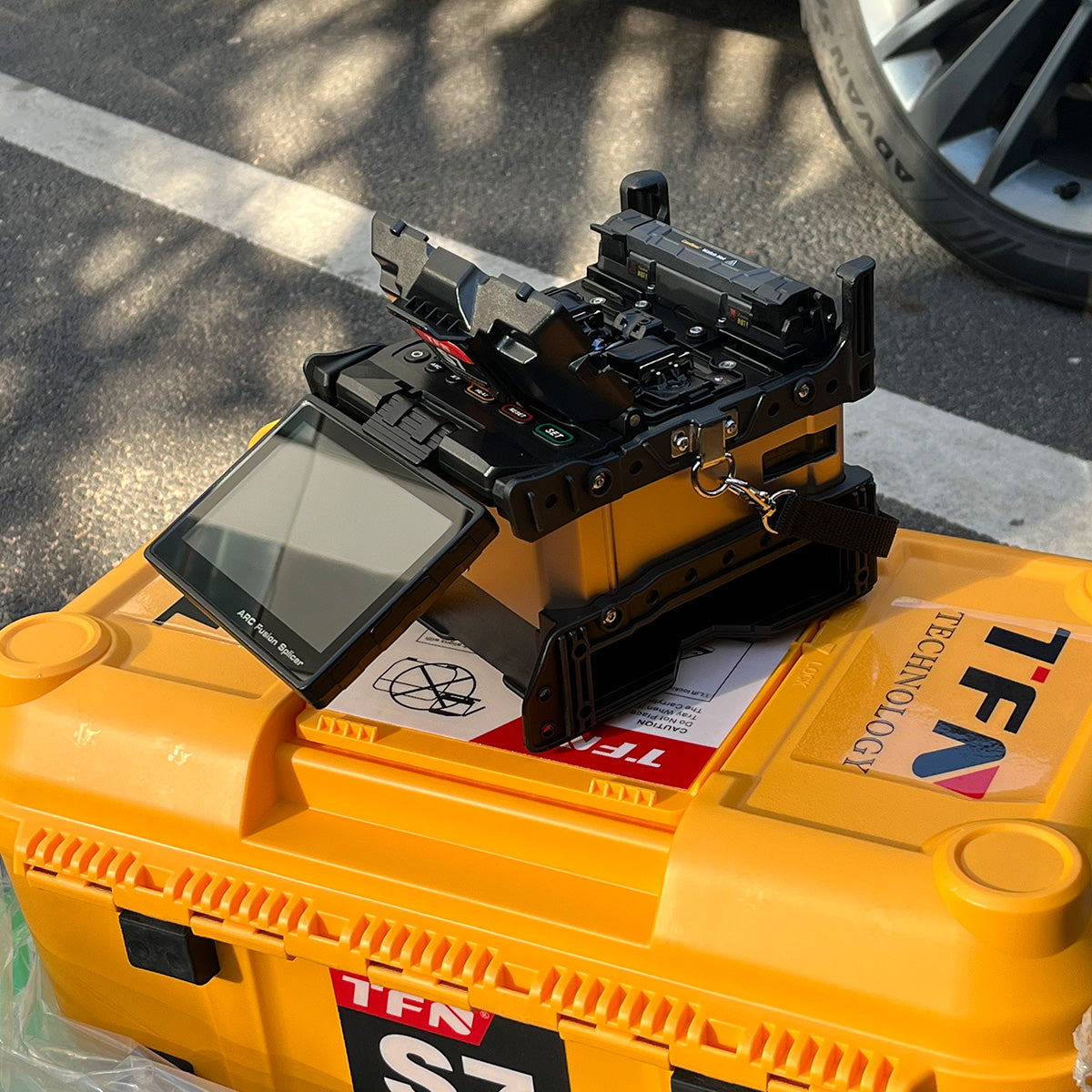

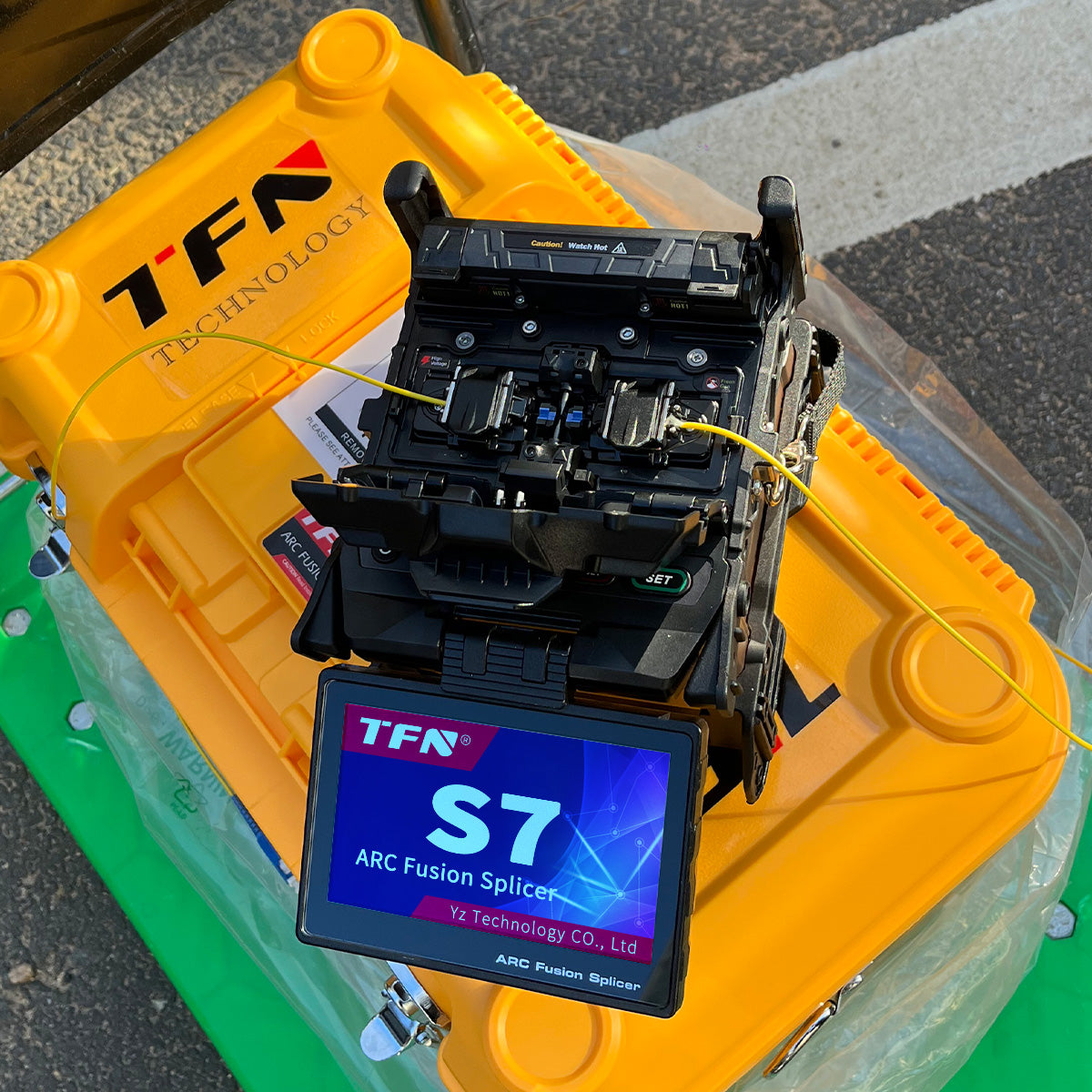

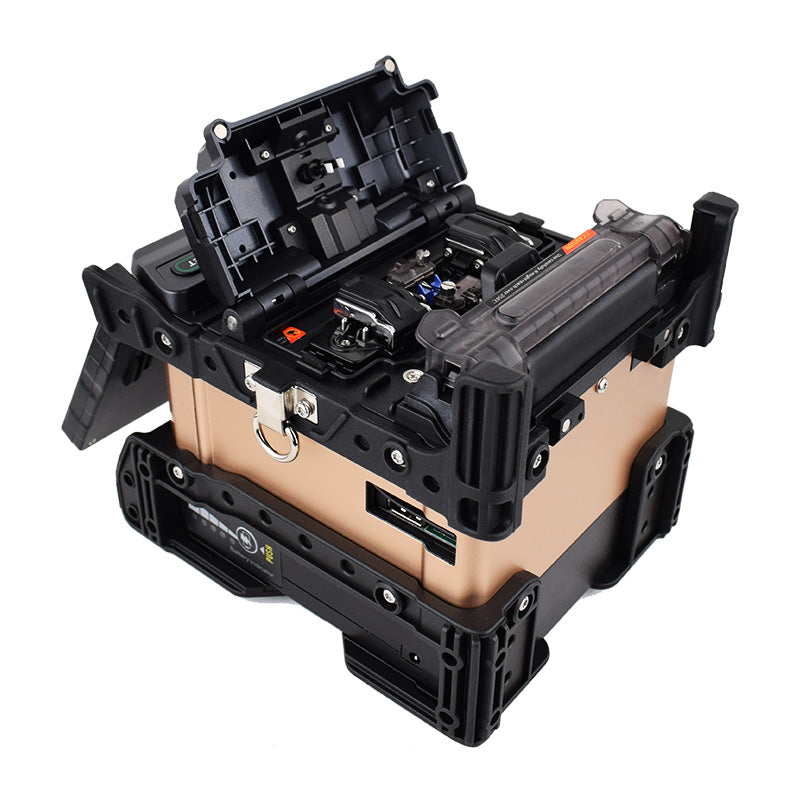

La empalmadora de fibra óptica TFN S7 es una máquina de empalme de alto rendimiento diseñada para líneas troncales de larga distancia, redes troncales provinciales y reparaciones de emergencia de estaciones base. Equipada con un sistema de alineación de núcleo de seis motores, garantiza una pérdida de empalme ultrabaja y una alta velocidad de empalme. Es la opción ideal para ingenieros de telecomunicaciones, técnicos de campo y equipos de mantenimiento de redes.
Características del producto
1. Empalme ultrarrápido y de alta precisión
El S7 cuenta con un sistema de alineación de núcleos de seis motores, diseñado para líneas troncales de larga distancia, que ofrece una pérdida de empalme constante de tan solo 0,01 dB. Con un tiempo de empalme de 6 segundos en modo FAST, mejora la eficiencia del trabajo.
2. La interfaz intuitiva es fácil de usar.
S7 está equipado con una pantalla táctil a color de 5 pulgadas y botones físicos, lo que permite una operación fácil y eficiente.
3. Batería de larga duración con monitoreo en tiempo real
Alimentado por una batería de litio conectable de 5200 mAh, el S7 admite más de 240 ciclos de empalme y calentamiento . El sistema de monitorización de energía integrado muestra el estado de la batería en tiempo real, lo que evita apagones inesperados durante operaciones de campo críticas.
4. Abrazadera universal tres en uno

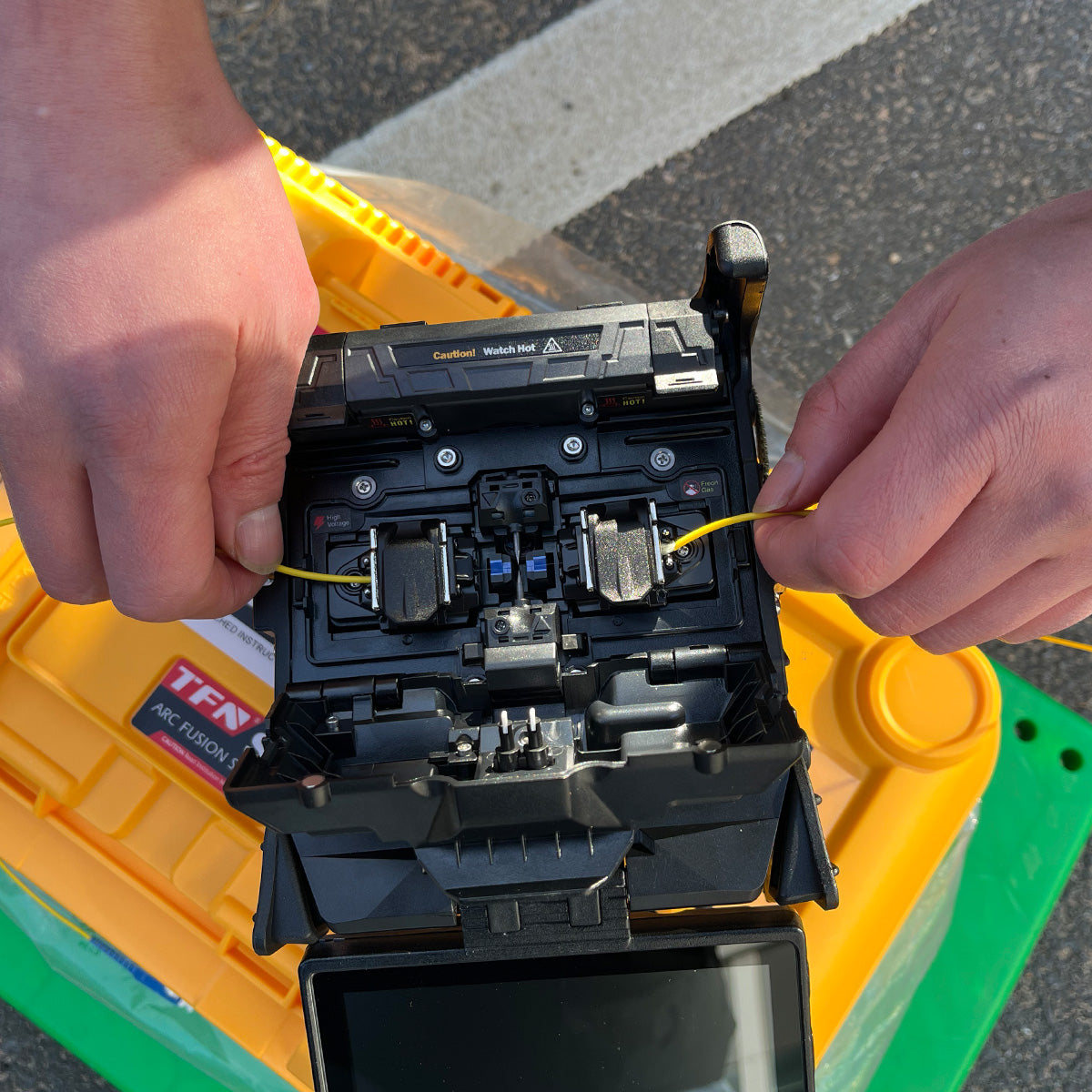

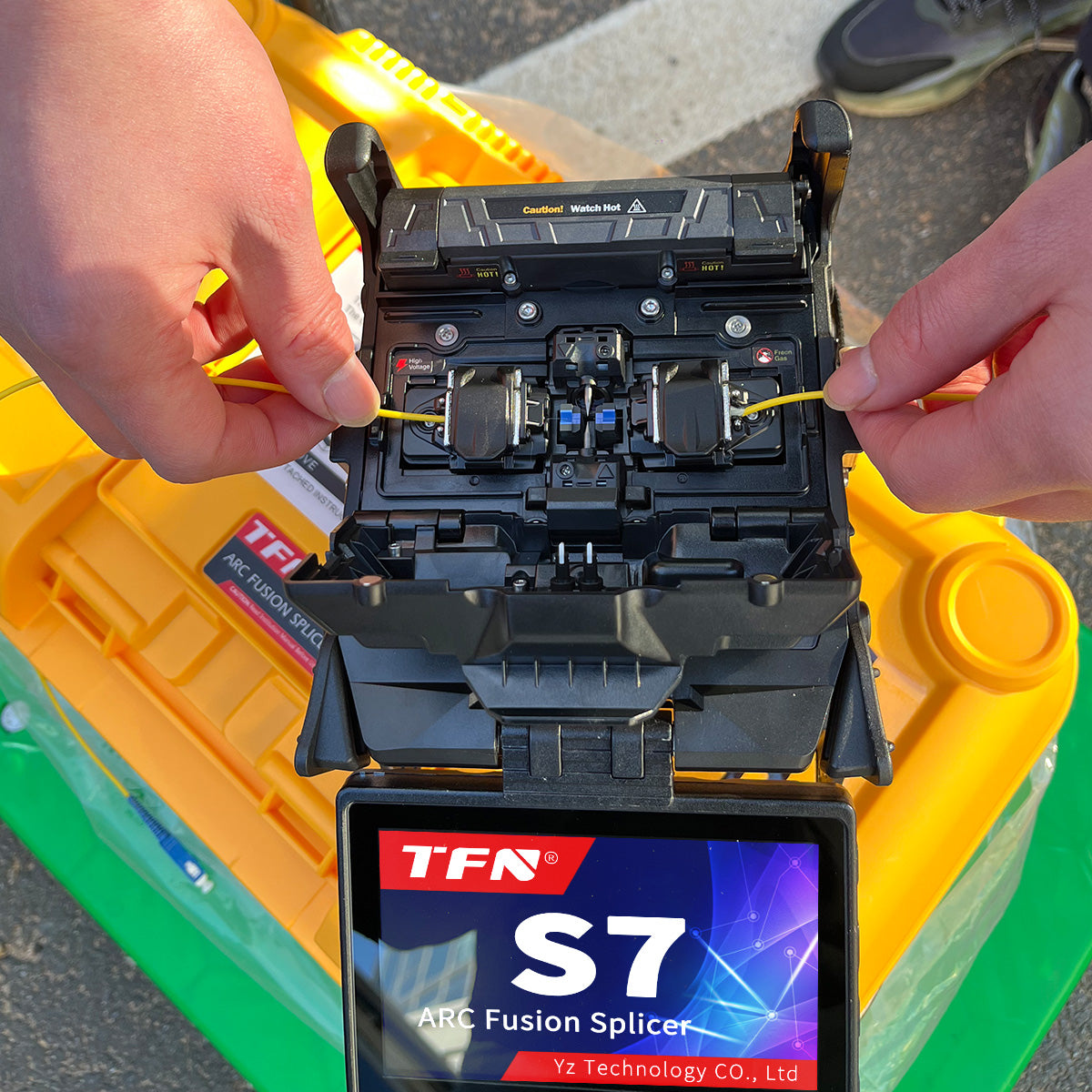

La abrazadera integrada admite fibra desnuda, fibra pigtail y cable pelado sin necesidad de cambiar accesorios. Compatible con diámetros de fibra de 0,25 mm a 3,0 mm y cables planos para interiores, reduce la necesidad de herramientas adicionales y simplifica el flujo de trabajo in situ.
5. Diseño robusto y confiable
Construido con una carcasa resistente a la lluvia, al polvo y a las caídas, y respaldado por una garantía de 3 años y soporte técnico de por vida, el S7 está diseñado para brindar durabilidad en entornos hostiles, como reparaciones de estaciones base, instalaciones al aire libre y escenarios de mantenimiento de emergencia.
Hoja de especificaciones
| Modelo | S7 |
| Pérdida de fusión promedio | SM: 0,02 dB / MM: 0,01 dB / DS: 0,04 dB / NZDS: 0,04 dB / G657: 0,02 dB |
| Pérdida de retorno | > 60 dB |
| Tiempo de empalme | Estándar: 7 segundos (SM), modo RÁPIDO: 6 segundos |
| Vida útil del electrodo | 5000 descargas |
| Se adapta a la fibra | SM /MM/ NZDS /G657, fibras de 0,25 mm a 3,0 mm, cables planos para interiores |
| Longitud de corte de fibra | de 8 a 16 mm |
| Compatibilidad del calentador | Tubo termorretráctil de 40 mm/60 mm/SOC-3.0/SOC-0.9 |
| Tiempo de calentamiento | Típico: 18 segundos (ajustable de 10 a 900 s), modo de alta precisión: 7 s |
| Modos de empalme | 41 modos preestablecidos, almacenamiento de 100 modos personalizados |
| Almacenamiento de datos | Últimos discos de fusión del año 2000 |
| Batería | Batería de iones de litio de 5200 mAh, admite aproximadamente 240 ciclos de empalme y calor |
| Mostrar | Pantalla táctil de 5 pulgadas, cámaras duales, aumento de 500x (X/Y/XY) |
| Entrada de potencia | CA 100–240 V o CC 9–14 V |
| Protección | Resistente a la lluvia, al polvo, a los golpes y a las caídas con funda de goma. |
La empalmadora por fusión cuenta con un sistema de observación de fibra de doble eje X/Y , que proporciona vistas de la fibra desde dos direcciones perpendiculares para detectar con precisión el desplazamiento del núcleo en ambos ejes. Esto garantiza una alineación tridimensional precisa del núcleo antes de la fusión, reduce los errores de alineación y ayuda a lograr una pérdida de empalme consistentemente baja.
Proceso de empalme por fusión automatizado:
Posicionamiento de la fibra → Alineación del núcleo X/Y → Arco de prefusión → Empalme por fusión
Contenido del paquete
- Host de empalmador de fusión de fibra ×1
- Cuchilla de fibra ×1
- Paquete de batería ×1
- Estuche de transporte ×1
- Varillas de electrodos ×2
- OPM F1M ×1
- VFL G10 ×1
- Pelador de fibra CFS3 ×1
- Pelacables de cuero ×1
- Tijeras de Kevlar ×1
