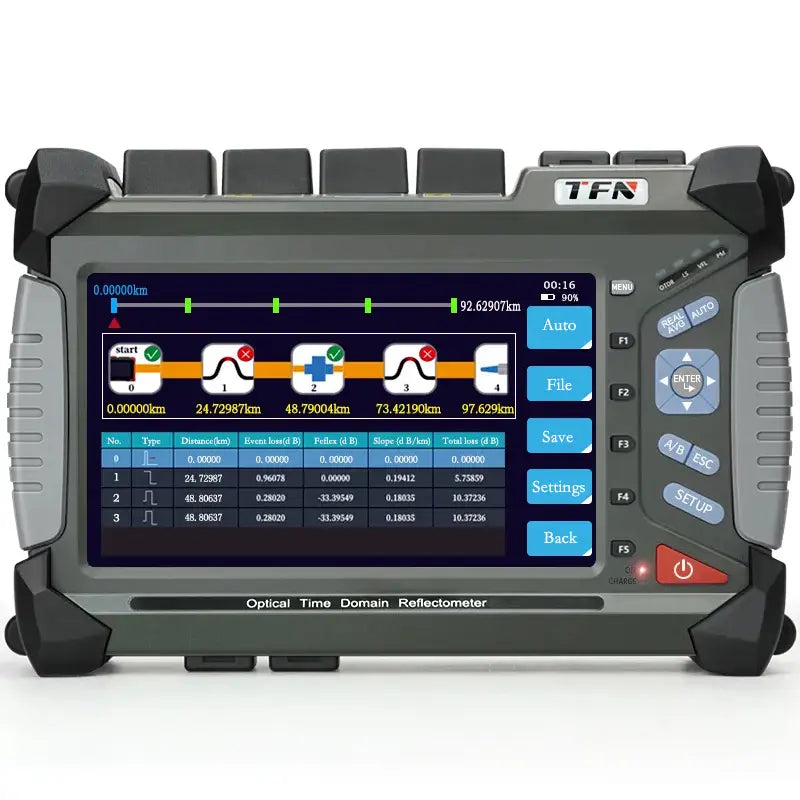

يجمع جهاز اختبار الألياف الضوئية عالي الأداء ومتعدد الوظائف هذا بين العديد من الإمكانيات، بما في ذلك قياس انعكاس المجال الزمني البصري (OTDR)، ومصدر الضوء، ومقياس القدرة الضوئية، وتحديد موقع الأعطال بصريًا، وفحص نهايات الألياف، واختبار فقد الإشارة الضوئية. وهو مزود بشاشة لمس عالية الدقة مقاس 8 بوصات ومفاتيح متعددة الوظائف، مما يوفر سهولة في الاستخدام تناسب سيناريوهات متنوعة مثل إنشاء شبكات الألياف الضوئية وصيانتها وتشخيص أعطالها.
ميزات المنتج:
-
دقة عالية ونطاق ديناميكي
يصل النطاق الديناميكي الأولي إلى 35/33 ديسيبل، ويمكن توسيعه إلى 45 ديسيبل، مما يضمن اختبارًا دقيقًا لوصلات الألياف لمسافات طويلة.
دقة قياس المسافة تصل إلى 0.05 متر مع منطقة عمياء للحدث لا تقل عن 0.8 متر، مما يتيح الكشف الفعال عن الأحداث قصيرة المدى والخسائر الطفيفة. -
تصميم متكامل متعدد الوظائف
يدعم التكوينات أحادية النمط، ومتعددة الأنماط، والتكوينات المدمجة أحادية/متعددة الأنماط مع وحدات اختيارية ثنائية أو ثلاثية أو رباعية الطول الموجي.
تشمل الوظائف المتكاملة مصدر الضوء، ومقياس الطاقة الضوئية، وجهاز تحديد الأعطال المرئية، وفحص السطح النهائي، واختبار الشبكة - جهاز واحد لمهام متعددة، مما يقلل من الاستثمار في المعدات. -
التشخيص الذكي والتشغيل سهل الاستخدام
يتميز بقدرات التشخيص الذاتي لنتائج الاختبار، مما يعزز الموثوقية والصحة.
يدعم عتبات النجاح/الفشل القابلة للتخصيص، ومقارنات المنحنيات المتعددة، وإنشاء تقارير PDF بنقرة واحدة للتقييم والتوثيق السريع في الموقع. -
إمكانيات الاختبار عن بعد وعبر الإنترنت
يدعم التحكم عن بعد عبر الإيثرنت لاختبار OTDR، وهو مثالي لسيناريوهات الصيانة غير المراقبة أو عن بعد.
تتيح وحدات الاختبار عبر الإنترنت الاختيارية إجراء اختبارات غير مدمرة للوصلات البصرية الحية دون تعطيل عمليات الخدمة. -
توافق قوي
يوفر واجهات متعددة (USB-A، USB-C، إيثرنت، بلوتوث، إلخ) لتوصيل الأجهزة الخارجية مثل محركات أقراص USB، والماسحات الضوئية الطرفية، وأجهزة الكمبيوتر.
تتوافق تنسيقات الملفات مع معايير SOR لمشاركة البيانات وتحليلها بسلاسة. -
مجهر الألياف
قم بفحص جودة سطح نهاية الألياف بصريًا لضمان موثوقية الاتصال.
ملاحظة: مسبار المجهر الليفي اختياري.
ورقة المواصفات
| نموذج | F7-S1 | F7-S3 | F7-S4 | F7-M1 | F7-SM1 | F7-T1 | F7-T2 | F7-T3 |
|---|---|---|---|---|---|---|---|---|
| الطول الموجي (نانومتر) | 1310/1550 | 1310/1550 | 1310/1550 | 850/1300 | 850/1300/1310/1550 | 1310/1490/1550 | 1310/1550/1625 | 1310/1550/1650 |
| النطاق الديناميكي (ديسيبل) | 35/33 | 42/40 | 45/43 | 26/28 | 26/28/35/33 | 38/36/36 | 38/36/36 | 38/36/36 |
| منطقة توقف الحدث (م) | 1 | 0.8 | 0.8 | 1 | 1 | 0.8 | 0.8 | 0.8 |
| منطقة التوهين الميتة (م) | 5 | 4 | 4 | 5 | 5 | 4 | 4 | 4 |
| نطاق الاختبار | 500 م/1.25 كم/2.5 كم/5 كم/10 كم/20 كم/40 كم/80 كم/125 كم/250 كم/420 كم | |||||||
الوظائف:
اختبار OTDR
يدعم ما يصل إلى أربعة أطوال موجية
تتضمن الميزات رسم خرائط الأحداث، وتحليل الانحناءات الكبيرة، وتحليل منحنى النقاط الأربع/LSA. ألياف بداية/نهاية قابلة للتكوين مع كشف عتبة قابل للتخصيص.
مصدر الليزر البصري (OLS) ومقياس القدرة البصرية (OPM)
يدعم مصدر الضوء تعديل CW، 270 هرتز، 1 كيلو هرتز، 2 كيلو هرتز.
نطاق قياس واسع لمقياس الطاقة الضوئية (+70 ديسيبل إلى +26 ديسيبل)، يدعم تحديد الأطوال الموجية المتعددة.
محدد الأعطال المرئي (VFL)
يدعم ضوءًا أحمر مرئيًا مستمرًا بتردد 1 هرتز / 2 هرتز لتحديد موقع أعطال الألياف بسرعة.
اختبار الشبكة والوصلات
يدعم اختبار الاتصال (PING)، ومسح عناوين IP، واختبار تسلسل/طول كابل الشبكة، وقياس سرعة الاتصال.
أين يُستخدم
- نشر واختبار قبول تقنية الألياف الضوئية للمنازل (FTTH)
- اختبار كابلات الألياف الضوئية في مراكز البيانات
- صيانة وتحديد أعطال كابلات النقل الرئيسية لمسافات طويلة
- تركيب وتشغيل معدات الاتصالات الضوئية
- التعليم والتدريب على شبكات الألياف الضوئية
محتوى الحزمة
- الوحدة الرئيسية F7 × 1
- محول طاقة (تيار متردد 100 فولت - 240 فولت) × 1
- كابل بيانات من النوع C × 1
- حقيبة محمولة × 1
- دليل البدء السريع × 1
- وصلة اختبار FC/PC (محول SC/ST اختياري) × 1
- سوار معصم × 1
- قرص (يتضمن دليل المستخدم، وبرنامج التحليل، وبرنامج الاختبار عن بُعد) × 1
