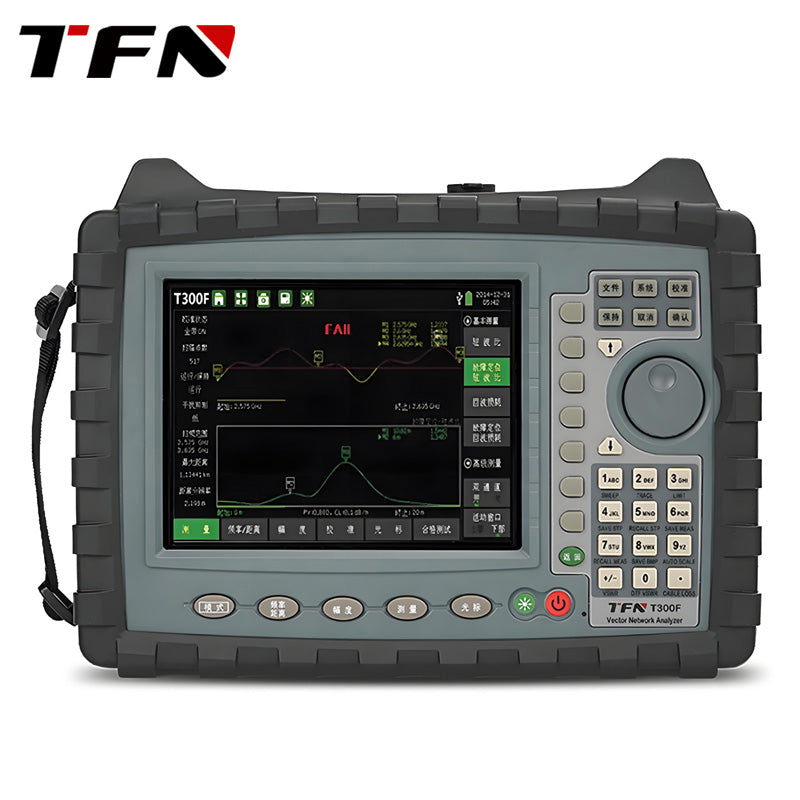

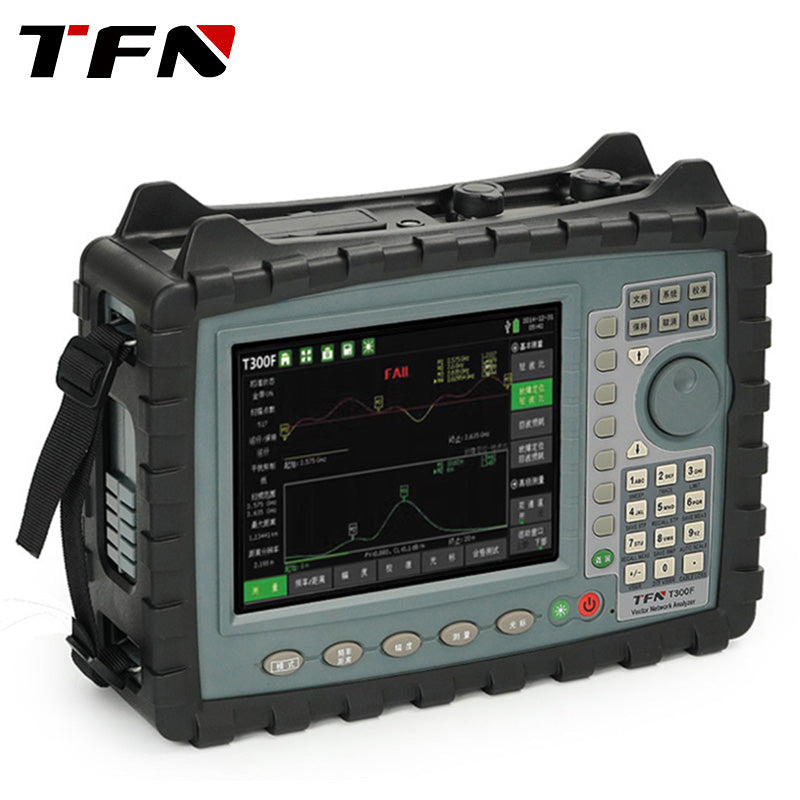

جهاز TFN T300F هو محلل شبكات متجهي محمول باليد، مصمم خصيصًا للمحترفين في مجالات البث والاتصالات وهندسة الترددات اللاسلكية. يوفر الجهاز قياسات دقيقة لنسبة الموجة الموقوفة (SWR)، وفقدان الإشارة العائدة، وفقدان الإشارة في الكابل، وتحديد موقع الأعطال. بفضل تصميمه المحمول، وعمر بطاريته الطويل، وشاشته عالية الوضوح، يُعدّ مثاليًا للاختبار الميداني، والتركيب، والصيانة لأنظمة الهوائيات، ومحطات البث، وشبكات الكابلات. يجمع جهاز T300F بين الدقة وسهولة الاستخدام والمتانة لتقديم أداء موثوق في البيئات الصعبة.
ميزات المنتج
✅ حل متكامل لاختبار الترددات اللاسلكية
يجمع جهاز T300F بين أوضاع قياس متعددة تشمل نسبة الموجة الموقوفة، وفقدان العودة، وفقدان الكابل، والطور، والمعاوقة، وتحديد موقع العطل في جهاز واحد محمول باليد. يوفر هذا الجهاز الوقت والتكاليف للفنيين والمهندسين الميدانيين.
✅ تحديد دقيق للأعطال مع خاصية النجاح/الفشل التلقائي
باستخدام تقنية قياس الانعكاس الزمني المتقدمة (TDR)، يحدد جهاز T300F بدقة أعطالًا مثل انقطاع الكابلات، وتسرب الرطوبة، ومشاكل الموصلات . كما تعمل ميزة خط الحد المدمج للنجاح/الفشل على تقييم نتائج الاختبار تلقائيًا وفقًا لعتبات يحددها المستخدم، مما يسرع عملية استكشاف الأخطاء وإصلاحها ويضمن موثوقية النظام.
✅ شاشة عرض عالية الوضوح لأي بيئة
يتميز جهاز T300F بشاشة LCD ملونة عالية السطوع مقاس 6.5 بوصة، ويوفر إعدادات "التباين العالي" و"الوضع الليلي". يضمن ذلك رؤية واضحة في ضوء الشمس الساطع أو في ظروف الإضاءة المنخفضة ، مما يعزز كفاءة الاختبارات الميدانية ويقلل من إجهاد المشغل.
✅ يتميز جهاز T300F بشاشة LCD ملونة عالية السطوع مقاس 6.5 بوصة، مما يوفر وضوحًا ممتازًا للشاشة للاستخدام الميداني. بفضل خيارات التباين العالي ووضع الليل المدمجة، تظل الشاشة سهلة القراءة في ضوء الشمس الساطع وظروف الإضاءة المنخفضة، مما يساعد المهندسين على العمل براحة وكفاءة أكبر أثناء الاختبارات الميدانية.
✅ عمر بطارية طويل للاستخدام الميداني
بفضل بطارية ليثيوم ذكية مدمجة بسعة 5200 مللي أمبير، يوفر جهاز T300F أكثر من 6 ساعات من التشغيل المتواصل. وهذا يُمكّن الفنيين من العمل في مواقع نائية أو مواقع لا تتوفر فيها مصادر طاقة خارجية، مما يُحسّن الإنتاجية والمرونة.
✅ إدارة البيانات وإعداد التقارير الاحترافية
يتيح برنامج الكمبيوتر المرفق تنزيل بيانات الاختبار بسهولة عبر الإيثرنت. ويمكن للمستخدمين مقارنة القياسات السابقة، وتتبع اتجاهات أداء النظام، وإنشاء تقارير مفصلة - مثالية لسجلات الصيانة، ووثائق الامتثال، وتحليل الأداء.
✅ يوفر جهاز T300F، باعتباره محلل شبكة متجهي كامل الوظائف، قياسات دقيقة للإرسال والانعكاس لتحليل مكونات الترددات الراديوية. يدعم الجهاز وظائف قياس أساسية تشمل مخطط سميث، والمعاوقة، والطور، وتأخير المجموعة ، مما يجعله مناسبًا تمامًا لتوصيف المرشحات، والمضخمات، والمخففات ، وغيرها من أجهزة الترددات الراديوية، سواء في المختبر أو في الميدان.
ورقة المواصفات
| نطاق التردد | 300 كيلو هرتز ~ 1600 ميجا هرتز (يمكن تمديدها اختيارياً إلى 3 جيجا هرتز) |
| دقة التردد | ±2 جزء في المليون (0~50 درجة مئوية) |
| مستوى الإخراج | 0 ديسيبل ميلي واط |
| نقاط المسح | 101، 201، 401، 801، 1601 |
| النطاق الديناميكي | 80 ديسيبل |
| مسار القياس | 4 |
| مقاومة | 50 أوم |
| عمر البطارية | أكثر من 6 ساعات |
| وزن | 2.2 كجم |
أين يُستخدم
- الصيانة اليومية واستكشاف الأعطال وإصلاحها لأنظمة الهوائيات وأنظمة التغذية لأجهزة إرسال البث الإذاعي متوسطة الموجة و FM.
- تركيب وتشغيل أنظمة الإرسال الإذاعي والتلفزيوني
- خطوط تغذية هوائيات محطات الاتصالات المتنقلة.
- تحديد موقع الأعطال في مسارات تغذية الهوائي في تحسين الشبكات اللاسلكية

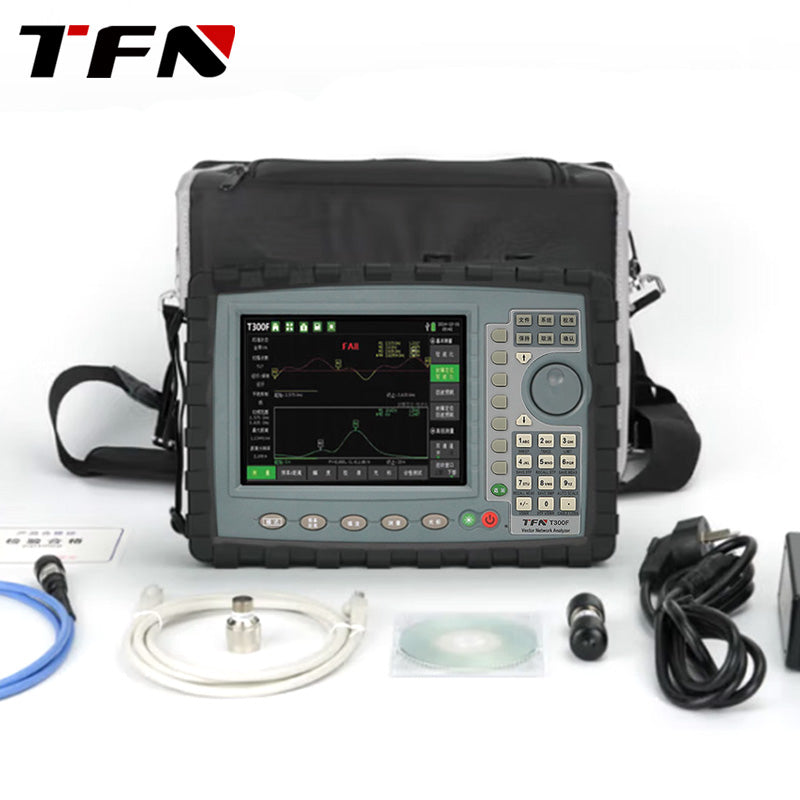

محتوى الحزمة
- محلل الشبكة الاتجاهية المحمول باليد T300F
- بطارية ليثيوم 11.1 فولت / 5.2 أمبير
- محول طاقة تيار متردد/مستمر (مدخل 100-240 فولت)
- شاحن سيارة (12 فولت تيار مستمر)
- كابل USB (من النوع A إلى النوع Mini-B)
- كابل إيثرنت متقاطع (1.5 متر)

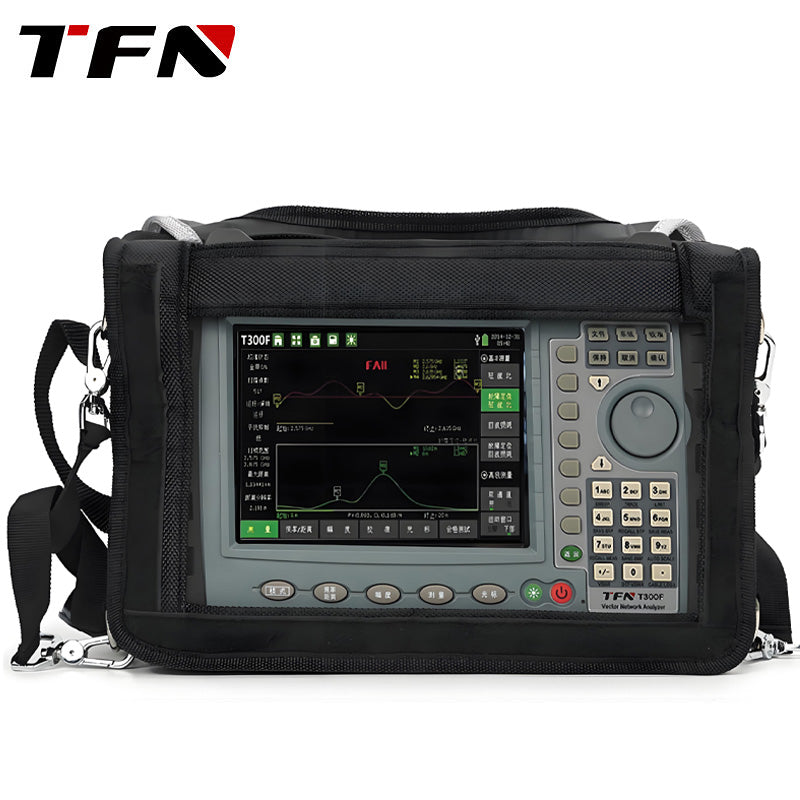

- حقيبة حمل ناعمة
- دليل المستخدم ودليل البدء السريع (قرص USB)
