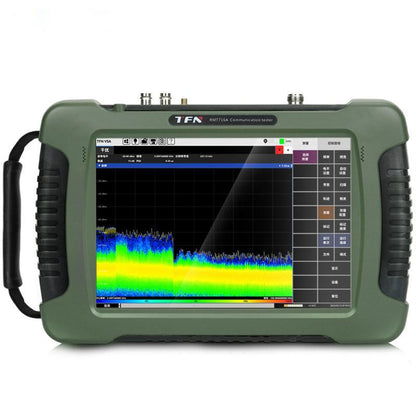

سلسلة TFN RMT عبارة عن محلل طيفي محمول عالي الأداء مصمم للاختبارات الميدانية، واستكشاف أخطاء التداخل وإصلاحها، وتحسين الشبكة. يغطي نطاق ترددات من 5 كيلوهرتز إلى 40 جيجاهرتز، ويجمع بين تحليل الطيف، ومراقبة الطيف في الوقت الفعلي، وفك تشفير إشارات 5G NR/LTE، وكشف التداخل في جهاز واحد محمول. إنه الحل الأمثل الشامل للاختبارات الخارجية والداخلية.
ميزات المنتج
✅ تغطية كاملة للنطاق واختبار الموجات المليمترية
تدعم سلسلة RMT نطاقات تردد تتراوح من 5 كيلوهرتز إلى 40 جيجاهرتز عبر طرازات متعددة، مما يتيح إجراء الاختبارات بدءًا من الإشارات منخفضة التردد وصولًا إلى تطبيقات الموجات المليمترية. وتلبي هذه التغطية الواسعة متطلبات ميدانية متنوعة، بما في ذلك شبكات الجيل الخامس NR، والاتصالات عبر الأقمار الصناعية، وأنظمة الرادار، دون الحاجة إلى أجهزة متعددة.
✅ مسح فائق السرعة وتحليل طيفي فوري
بفضل سرعة مسح تبلغ 137 جيجاهرتز/ثانية وعرض نطاق تحليل فوري يبلغ 100 ميجاهرتز ، يلتقط الجهاز الإشارات العابرة والنبضية باحتمالية اعتراض كاملة. وهذا يضمن عدم فقدان أي إشارة أثناء البحث عن التداخل أو مراقبة الطيف، حتى في بيئات الترددات اللاسلكية الديناميكية.
✅ تحليل الاتصالات متعددة المعايير
يدعم المحلل فك تشفير وتحليل إشارات 5G NR وLTE وGSM وWCDMA وNB-IoT بشكل معمق. ويقيس معايير رئيسية مثل EVM ومعرف الحزمة وPCI وACLR وقوة القناة، مما يجعله مثالياً لاختبار محطات البث وتحسين الشبكة والتحقق من جودة الإشارة.
✅ أوضاع اختبار شاملة
بالإضافة إلى تحليل الطيف الأساسي، يوفر جهاز RMT أوضاعًا مخصصة لتحليل التداخل، وقياس خلايا LTE/5G NR، وإزالة التضمين من GSM، وتحليل الإشارات المتجهة. سواء كنت تقيس قدرة القناة، أو عرض النطاق الترددي المشغول، أو نسبة الإشارة إلى الضوضاء (ACLR)، أو تجري اختبارات EVM، فإن هذه المنصة المتكاملة تغنيك عن الحاجة إلى أجهزة اختبار متعددة.
✅ البحث الاحترافي عن التداخل وتحديد المواقع
بفضل تكامله مع تقنية تحديد اتجاه زاوية الوصول ( AOA ) ورسم الخرائط عبر نظام تحديد المواقع العالمي (GPS ) وتتبع المواقع متعددة النقاط، يُحدد هذا الجهاز مصادر التداخل ويحدد مواقعها بسرعة. كما تُساعد ميزات مثل عرض الشلال، وطيف التوهج اللاحق ، والتحليل الزمني على تصور الإشارات غير المرغوب فيها وعزلها.
✅ تصميم محمول وتحكم عن بعد عبر السحابة
يتميز جهاز RMT بسهولة حمله، حيث يقل وزنه عن 2.3 كيلوغرام، ويتمتع بعمر بطارية يزيد عن 6 ساعات. كما يتيح التحكم عن بُعد عبر السحابة للفرق التعاون واستخدام الجهاز من مواقع متعددة، مما يُحسّن كفاءة العمل الميداني.
ورقة المواصفات
| نطاق التردد |
RMT714A: 5 كيلو هرتز ~ 4.5 جيجا هرتز RMT716A: 5 كيلو هرتز ~ 6.32 جيجا هرتز RMT717A: 5 كيلو هرتز ~ 7.5 جيجا هرتز RMT719A: 5 كيلو هرتز ~ 9 جيجا هرتز RMT720A: 5 كيلو هرتز ~ 20 جيجا هرتز RMT740A: 5 كيلو هرتز ~ 40 جيجا هرتز |
| سرعة المسح | من 9 كيلوهرتز إلى 6.3 جيجاهرتز: 18 جيجاهرتز/ثانية عند 25 كيلوهرتز، من 9 كيلوهرتز إلى 9 جيجاهرتز/20 جيجاهرتز: 137 جيجاهرتز/ثانية عند 25 كيلوهرتز |
| دقة التردد | ±1 جزء في المليون |
| دقة المستوى | ±0.15 ديسيبل |
| دقة المستوى | 0.1 ديسيبل |
| أقصى مستوى إدخال | 25.7 ديسيبل ميلي واط |
| نقطة اعتراض من الدرجة الثالثة | مؤشر TOI النموذجي: > +12 ديسيبل ميلي واط |
| كبح التوافقي الثاني | <-75 ديسيبل |
| عرض النطاق الترددي في الوقت الفعلي | يصل إلى 100 ميجاهرتز |
| إزالة التضمين الإشاري | 5GNR، TDD-LTE، FDD-LTE، NB-IoT، WCDMA، GSM، إشارة متجهة |
| قوة | تيار متردد 100-240 فولت / 50-60 هرتز تيار مستمر 12 فولت |
| الأبعاد | 295 مم × 225 مم × 50 مم |
قدرات تحليل الطيف الشاملة للكشف عن التداخل، بما في ذلك تحليل الطيف عبر نطاقات تردد محددة، ومراقبة زاوية الاتجاه، ومراقبة الطاقة الاتجاهية، ومقاييس أداء إزالة التضمين.

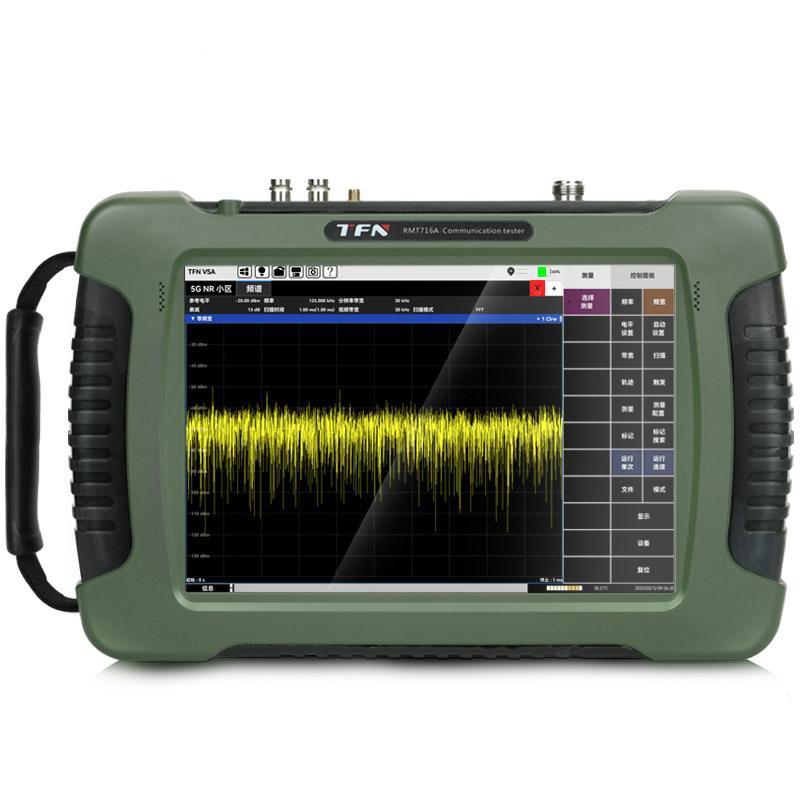

خلية 5G NR
قياس طاقة القناة

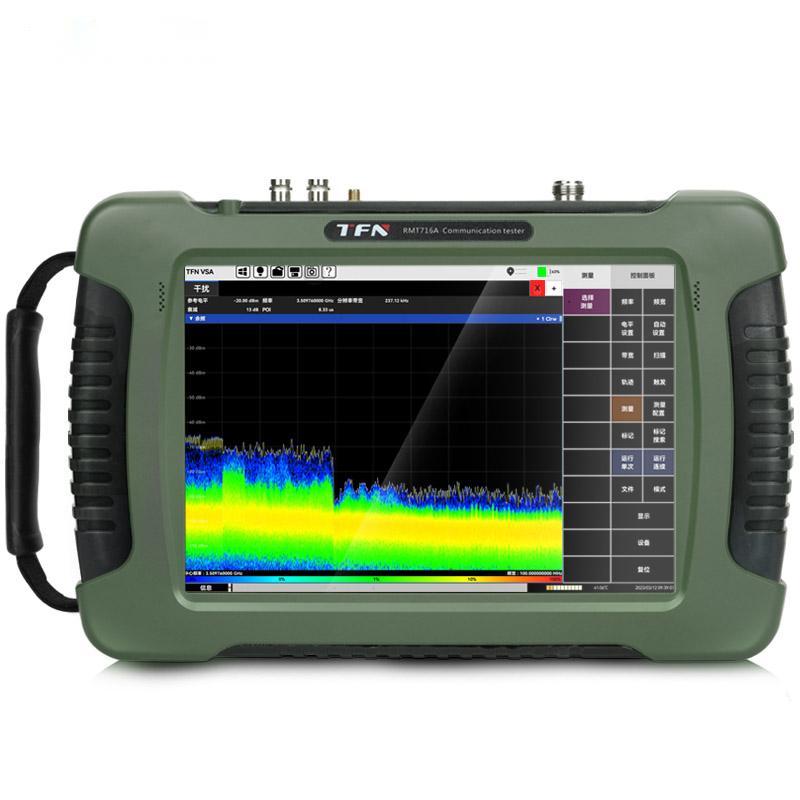

تحليل الطيف في الوقت الحقيقي
أين يُستخدم
- الكشف عن مصادر التداخل وتحديد مواقعها
- تحديد الأعطال المتعلقة بالمعدات
- مراقبة البيئات الكهرومغناطيسية
- كشف دقيق للإشارات
- اختبار فعالية الحماية
- اختبار مسح التردد واختبار خلوص القناة
محتوى الحزمة
التكوين القياسي
1. محلل الطيف
2. شاحن البطارية (BC)
3. هوائي متعدد الاتجاهات 600 ميجاهرتز ~ 6 جيجاهرتز (OA660)
4. هوائي نظام تحديد المواقع العالمي (GPSA)
5. حقيبة حمل (CB)
التكوين الاختياري
6. مولد التتبع
6.1 مولد التتبع لـ RMT714A (TG714)
6.2 مولد التتبع لـ RMT716A (TG716)
6.3 مولد التتبع لـ RMT717A (TG717)
6.4 مولد التتبع لـ RMT719A (TG719)
7. اللون
7.1 محلل طيف المظهر الرمادي 5 كيلو هرتز ~ 6.32 جيجا هرتز (FAT750)
7.2 محلل طيف المظهر الرمادي 5 كيلو هرتز ~ 9 جيجا هرتز (FAT801)
7.3 محلل طيف المظهر الرمادي 5 كيلو هرتز ~ 20 جيجا هرتز (FAT811)
7.4 محلل طيف المظهر الرمادي 5 كيلو هرتز ~ 40 جيجا هرتز (FAT840)
8. هوائي متعدد الاتجاهات 500 ميجاهرتز ~ 7.5 جيجاهرتز (OA750)
9. هوائي اتجاهي
9.1 هوائي اتجاهي 9 كيلو هرتز - 30 ميجا هرتز (TN315A)
9.2 هوائي اتجاهي 20 ميجاهرتز - 200 ميجاهرتز (TN315B)
9.3 هوائي اتجاهي 200 ميجاهرتز - 500 ميجاهرتز (TN315C)
9.4 هوائي اتجاهي 500 ميجاهرتز - 8 جيجاهرتز (TN315D)
9.5 هوائي اتجاهي 6 جيجاهرتز - 26.5 جيجاهرتز (TN315E)
9.6 مقبض هوائي اتجاهي (TN315F)
9.7 مجموعة هوائي اتجاهي 9 كيلو هرتز ~ 26.5 جيجا هرتز (TM9265)
10. هوائي بوقي اتجاهي
10.1 هوائي بوقي اتجاهي 1 جيجاهرتز ~ 6 جيجاهرتز (CK16D)
10.2 هوائي بوقي اتجاهي 6 جيجاهرتز ~ 18 جيجاهرتز (CK618D)
10.3 هوائي بوقي اتجاهي 18 جيجاهرتز ~ 40 جيجاهرتز (CK1840D)
